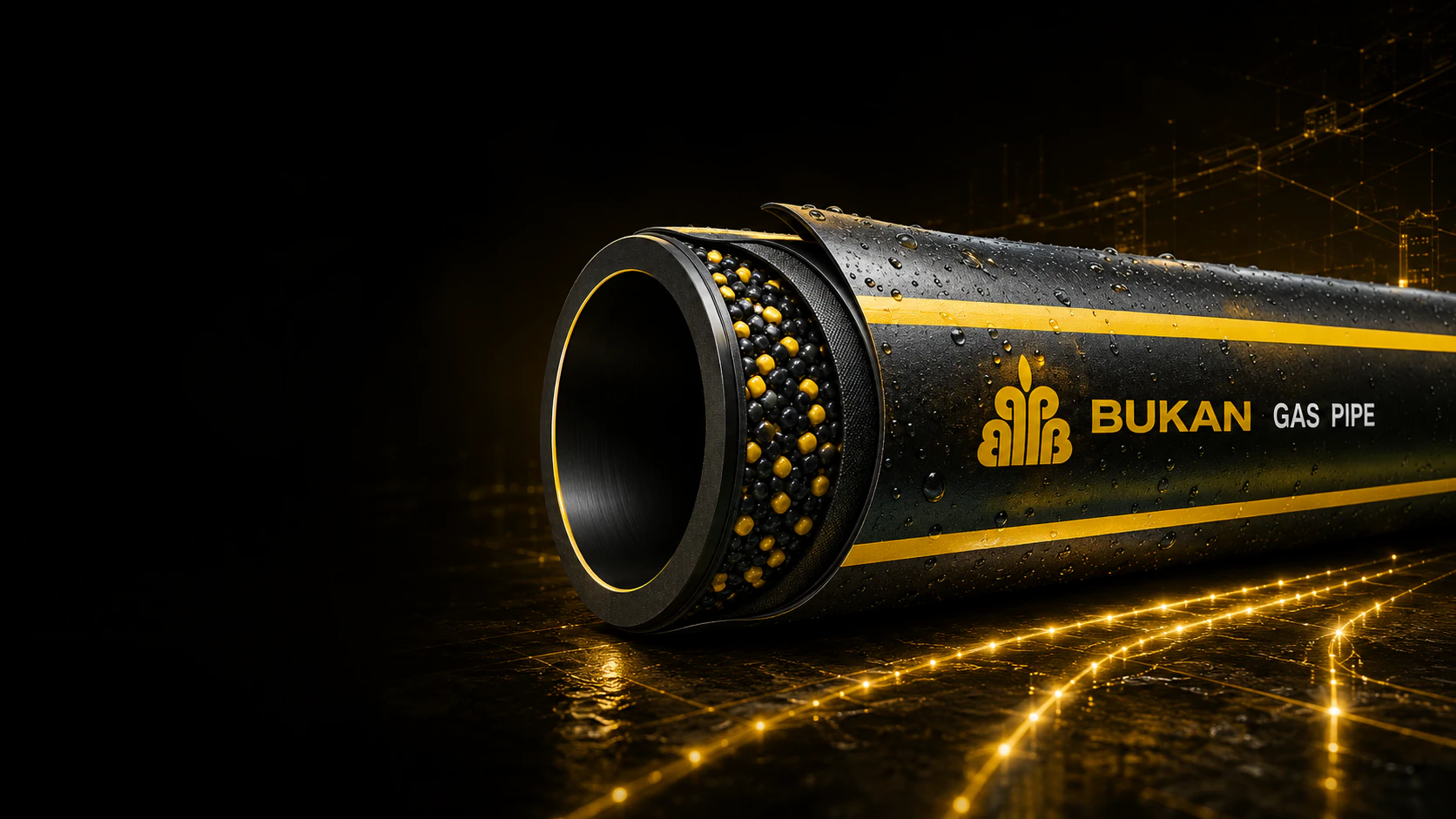

لوله پلی اتیلن گاز
لوله پلی اتیلن گازرسانی برای انشعاب و توزیع — تولید کارخانه، مقاوم در برابر خوردگی و مناسب الکتروفیوژن.
تعریف
لوله HDPE گازرسانی، لوله فشار پلیاتیلن برای توزیع گاز طبیعی فشار پایین و متوسط و انشعابات است که در ایران عمدتاً با الکتروفیوژن متصل میشود.
در شبکه گاز، خطوط اصلی انتقال معمولاً فولادی هستند؛ برای انشعاب شهری و روستایی از لوله HDPE استفاده میشود. بوکان پایپ لوله گازرسانی را مطابق EN 1555، INSO 11223 و IGS-M-PL-014-1 تولید میکند.
مشخصات فنی
| نوع لوله | اکستروژن تک‌جداره HDPE |
|---|---|
| محدوده این محصول در کاتالوگ | قطر ۲۵ تا ۲۲۵ میلیمتر؛ SDR 11 تا قطر ۹۰ و SDR 13.6 از قطر ۶۳ به بالا (جدول گاز کاتالوگ) |
| گرید ماده | PE100 / PE80 مطابق مشخصات شرکت گاز |
| استانداردهای متداول | EN 1555، INSO 11223، IGS-M-PL-014-1 |
| اتصال تأییدشده (ایران) | الکتروفیوژن برای شبکه توزیع گاز |
| تولیدکننده | Bukan Pipe — بوکان، آذربایجان غربی، ایران. تولید از سال ۱۳۷۶. |
مزایای فنی
- اتصال جوشی با استحکام هم‌تراز بدنه لوله در اجرای صحیح
- انعطاف و کاهش تعداد اتصالات در مسیر
- مقاومت در برابر خوردگی و سایش در خاک
- تحمل بهتر جابه‌جایی خاک نسبت به لوله فلزی
کاربردهای رایج
- انشعاب و توزیع گاز شهری و روستایی
- شبکه‌های فشار پایین و متوسط
- خطوط با اتصال الکتروفیوژن
SDRهای درج‌شده در جدول گاز کاتالوگ
جدول آبرسانی کاتالوگ یازده کلاس فشار دارد؛ جدول گاز همان کاتالوگ فقط SDR ۱۱ و ۱۳٫۶ را درج کرده است. این محدودیت از مشخصات شبکه گاز می‌آید، نه از تنوع کمتر محصول. در شبکه گاز، نشتی پیامد ایمنی دارد نه صرفاً اتلاف، بنابراین مشخصات به جداره ضخیم و حاشیه ایمنی بالاتر محدود میشود. به همین دلیل هم ضخامت جدول گاز «حداقل» است و کاتالوگ برای هر ردیف رواداری مثبت جداگانه اعلام میکند.
نمونه جدول ابعاد کاتالوگ
منبع: کاتالوگ رسمی بوکان پایپ
| سایز اسمی(mm) | قطر خارجی متوسط حداکثر | حداکثر دوپهنی (شاخه) | حداقل ضخامت SDR 11 | حداقل ضخامت SDR 13.6 | بسته‌بندی | متراژ (متر) | عرض نوار زرد (mm) |
|---|---|---|---|---|---|---|---|
| 63 | 63.4 | 1.5 | 5.8 (+0.7) | 4.7 (+0.6) | کلاف | 100 | 3 - 5 |
| 90 | 90.6 | 1.8 | 8.2 (+1) | 6.7 (+0.8) | کلاف | 50 | 5 - 10 |
| 110 | 110.7 | 2.2 | — | 8.1 (+1.1) | کلاف / شاخه | 50 / 12 | 5 - 10 |
| 160 | 161 | 3.2 | — | 11.8 (+1.3) | شاخه | 12 | 5 - 10 |
| 225 | 226.4 | 4.5 | — | 16.6 (+1.8) | شاخه | 12 | 5 - 12 |
برای سفارش پروژه، مشخصات نهایی را با واحد فروش تأیید کنید. استعلام قیمت
نوار زرد و ردیابی خط دفنی
لوله گاز پلیاتیلن با نوار زرد شناسایی میشود تا در حفاری‌های بعدی به‌عنوان خط گاز تشخیص داده شود. این یک تزئین نیست؛ بخشی از ایمنی خط دفنی است. کاتالوگ برای هر قطر ابعاد نوار زرد را جداگانه اعلام کرده است. در اجرا، نوار هشدار بالای ترانشه و ثبت دقیق مسیر در نقشه چون‌ساخت هم به همان اندازه اهمیت دارد.
اتصال: چرا الکتروفیوژن
در شبکه توزیع گاز ایران، الکتروفیوژن روش مورد تأکید است. دلیل فنی‌اش این است که اتصال سوکتی سطح تماس بیشتری میدهد، پارامترهای جوش توسط خود فیتینگ کنترل میشود و خطای اپراتور کمتر در نتیجه اثر میگذارد — در کاری که نشتی‌اش پیامد ایمنی دارد، این تفاوت تعیین‌کننده است. تراشیدن لایه اکسید سطح لوله پیش از جازدن، مرحله‌ای است که حذف آن مستقیماً اتصال را خراب میکند.
صلاحیت تأمینکننده در پروژه گاز
در پروژه گازرسانی، انطباق محصول با استاندارد کافی نیست؛ تأیید صلاحیت تأمینکننده نزد شرکت ملی گاز موضوع جداگانه‌ای است و معمولاً پیششرط شرکت در تأمین است. بوکان پایپ پروانه استاندارد تشویقی گاز ۱۱۲۲۳ را از سال ۱۳۹۱ در اختیار دارد؛ مدارک صلاحیت تأمینکننده نزد شرکت گاز باید برای پروژه و زمان سفارش بررسی شوند.
پیش از سفارش این‌ها را مشخص کنید
- فشار کاری شبکه و رده فشار مصوب طرح
- قطر خارجی و SDR برای هر ردیف — ۱۱ یا ۱۳٫۶
- گرید ماده مطابق مشخصات شرکت گاز
- مدارک لازم: پروانه استاندارد، گواهی صلاحیت و برگه آزمون محموله
- شکل عرضه و متراژ؛ قطرهای کوچک کلاف و بزرگتر شاخه
- الزام بازرسی پیش از ارسال، اگر طرح آن را خواسته
مشخصات فنی و جدول انتخاب
برای دریافت جدول قطر، SDR، PN و وزن واحد طول متناسب با پروژه، با واحد فروش تماس بگیرید یا درخواست پیشفاکتور ثبت کنید.
استاندارد و انطباق پروژه
کلاس فشار، SDR و نوع اتصال باید با نقشه مهندسی و الزامات شرکت گاز هماهنگ باشد.
کنترل کیفیت
کنترل کیفیت تولید و آزمون‌های مرتبط در QC و آزمایشگاه.
سوالات متداول
- برای شبکه گاز شهری از چه روش اتصالی استفاده میشود؟
- جوش الکتروفیوژن روش مورد تأیید شرکت ملی گاز است.
- لوله گاز در سرمای شدید دچار شکنندگی میشود؟
- پلیاتیلن در سرمای معمول منطقه حالت الاستیک حفظ میکند.
- لوله گازرسانی پلی اتیلن را از کجا بخریم؟
- بوکان پایپ تولیدکننده لوله گازرسانی است. برای پروژه مشخص، مشخصات فنی و پیشفاکتور را از واحد فروش دریافت کنید.
- لوله گاز پلی اتیلن در چه قطرهایی تولید میشود؟
- جدول گاز بوکان پایپ قطر ۲۵ تا ۲۲۵ میلیمتر را پوشش میدهد، ولی هر دو SDR در سراسر این بازه نیست: SDR ۱۱ تا قطر ۹۰ میلیمتر و SDR ۱۳٫۶ از قطر ۶۳ میلیمتر به بالا. قطرهای کوچک به شکل کلاف و قطرهای بزرگتر به شکل شاخه عرضه میشوند.
- چرا لوله گاز فقط SDR ۱۱ و ۱۳٫۶ دارد؟
- چون در شبکه گاز نشتی پیامد ایمنی دارد، مشخصات به جداره ضخیم و حاشیه ایمنی بالاتر محدود میشود. ضخامت جدول گاز حداقل است و کاتالوگ برای هر ردیف رواداری مثبت جداگانه اعلام میکند.
- چرا اتصال لوله گاز الکتروفیوژن است؟
- اتصال سوکتی سطح تماس بیشتری میدهد و پارامترهای جوش توسط خود فیتینگ کنترل میشود، بنابراین خطای اپراتور کمتر اثر میگذارد. در شبکه توزیع گاز ایران این روش مورد تأکید است.
- برای تأمین لوله گاز چه مدارکی لازم است؟
- علاوه بر پروانه استاندارد محصول، تأیید صلاحیت تأمینکننده نزد شرکت ملی گاز معمولاً پیششرط است. برگه آزمون همان محموله را هم جداگانه بخواهید.
